Реле тока с выдержкой времени типа РТВ.

Реле РТВ используется как элемент дистанционного автоматического управления пружинных приводов типа ПП-61, ПП-67, ПП-67К, ППМ-10. Используются в следующих схемах релейной защиты: 11220, 11222, 11224, 11226, 22000, 22200, 22240, 22400.

Реле РТВ выполняется в шести вариантах. Диапазон уставок номинальных отключающих токов 5-35 А. Отклонение тока срабатывания реле РТВ относительно тока уставки по шкале в пре делах +/-10%. Погрешность тока срабатывания на одной уставке 4%.

Реле РТВ имеют ограниченно зависимую характеристику выдержки времени. Выдержка времени срабатывания реле РТВ в не зависимой от величины тока части ее характеристики плавно регулируется от 0 до 4 сек., погрешность выдержки времени не более 0,2 сек.

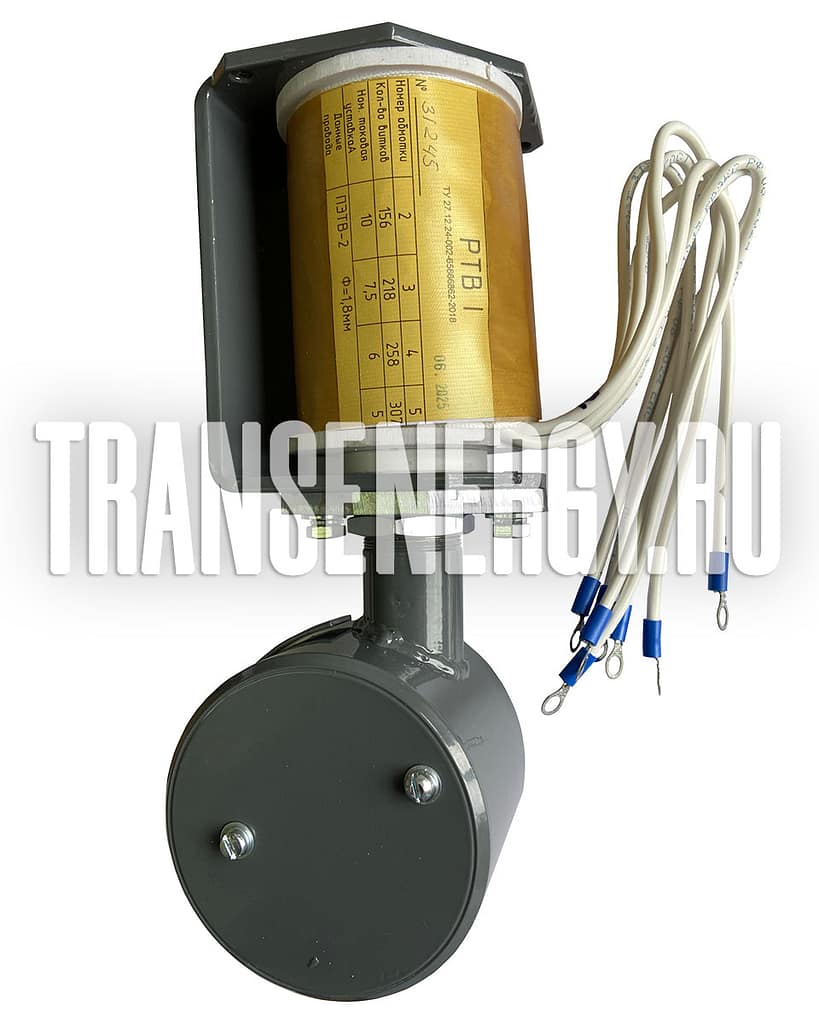

Конструкция реле РТВ приведена на рисунке 1.

Реле тока с выдержкой времени типа РТВ.

Реле РТВ выполненно на электромагнитной системе соленоидного типа, обладает ограниченно зависимой временной характеристикой. При возникновении в катушке реле достаточной силы якорь притягивается к неподвижному полюсу. Механическое напряжение через пружину как жесткую связь передается на ударник и толкает его вверх. Перемещение ударника регулирует часовой механизм, с которым он связан при помощи тяги. Скорость движения определяется силой тока в реле РТВ, что обуславливает зависимую часть характеристики.

По истечении необходимой уставки времени, ударник освобождается и, ударяя по рычагу отключающего валика, освобождает механизм выключателя. Начиная с токов, примерно 3-кратных току срабатывания, развивается усилие, достаточное для сжатия пружины, благодаря чему сердечник втягивается мгновенно. В этом случае скорость движения ударника определяется свойствами пружины и тормозным действием механизма и не зависит от силы тока в реле, что обеспечивает независимую часть характеристики.

Электрические и обмоточные данные реле РТВ в таблице 1.

Тип реле РТВ	Номин. уставка тока,  А	Номер клеммы на клеммной колодке	Потребляемая мощность,   ВА		Технические  данные  катушек
			сердечник за торможен	сердечник втянут	марка провода	Диаметр провода, мм	Вес провода, кг	число витков
Реле РТВ-I и реле РТВ-IV	5	5	44	112	ПЭТВ	1,8	0,94	307
	6	4	36	101	ПЭТВ	1,8	0,94	258
	7,5	3	41	118	ПЭТВ	1,8	0,94	218
	10	2	40	113	ПЭТВ	1,8	0,94	156
Реле РТВ-II и реле РТВ-V	10	.5	40	114	ПЭТВ	2,5	0,82	151
	12.5	4	40	114	ПЭТВ	2,5	0,82	120
	15	3	44	125	ПЭТВ	2,5	0,82	106
	17,5	2	45	125	ПЭТВ	2,5	0,82	92
Реле РТВ-III и реле РТВ-VI	20	5	37	107	ПЭТВ	2,5	0,31	69
	25	4	41	116	ПЭТВ	2,5	0,31	59
	30	3	44	126	ПЭТВ	2,5	0,31	52
	35	2	52	142	ПЭТВ	2,5	0,31	48

Реле РТВ выпускаются в двух модификациях:

1) с переходом на независимую часть характеристики выдержки времени при токе в цепи катушки 120-170% тока уставки  варианты реле РТВ-I; реле РТВ-II; реле РТВ-III;
2) с переходом на независимую часть характеристики выдержки времени при токе в цепи катушки 250-350% тока уставки варианты реле РТВ-IV; реле РТВ-V; реле РТВ-VI.

Модификации реле РТВ отличаются жесткостью пружины. Минимальный коэффициент возврата реле РТВ — 0,61.
При работе реле РТВ в не зависимой от величины тока части, характеристики выдержки времени коэффициент возврата возрастает и равен:

а) для реле  РТВ-I; РТВ-II; РТВ-III — 0,75-0,80;
б) для реле РТВ-IV; РТВ-V;РТВ-V — 0,95-0,98.

Масса реле РТВ 1-2С не более 2,7 кг.
