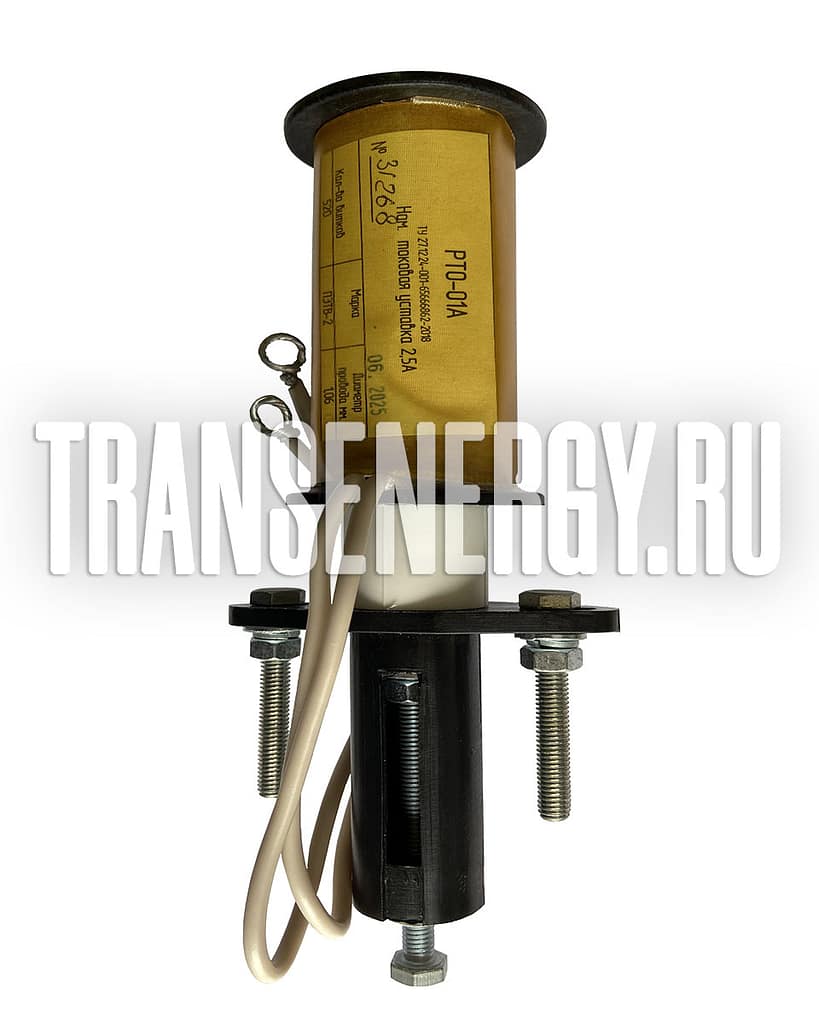

Реле РТО
Реле токовой отсечки РТО — это надежные устройства для защиты электрооборудования от опасных перегрузок по току. Они обеспечивают мгновенное отключение нагрузки при превышении заданного максимального тока, предотвращая повреждение кабелей, электродвигателей и другого дорогостоящего оборудования.
Назначение и преимущества
- Надежная защита: Обеспечивают отключение нагрузки при критическом превышении тока, защищая распредсети и оборудование.
- Совместимость: Предназначены для совместной работы с различными типами электроприводов (ПП-61, ПП-67, ППМ-10, ВМП-10П и др.).
- Гибкость настроек: Позволяют организовать двухзонную защиту в распределительных сетях и ускоренную токовую отсечку в схемах АВР (Автоматического Включения Резерва).
- Прямое действие: Реле РТМ и РТО не требуют внешнего источника питания, что повышает их надежность.
- Полная взаимозаменяемость: Реле РТО является современным аналогом реле РТМ и выпускается в трех модификациях для замены на любых существующих приводах.
Модификации реле РТО и совместимость
Реле РТО выпускается в трех исполнениях для установки на различные типы приводов:
| Модификация | Для каких приводов предназначено |
|---|---|
| РТО-01 | ПП-61, ПП-67, ПП-67К |
| РТО-02 | ППМ-10, ПРБА, КАМ |
| РТО-03 | ВМП-10П, ВМПП-10, ВММ-10, ППВ-10 |
Важно: Реле РТО полностью взаимозаменяемо с реле типа РТМ для соответствующих приводов.
Ключевые особенности и регулировки
Оба типа реле РТО обеспечивают широкий диапазон регулировок тока срабатывания. Настройка осуществляется двумя способами:
- Механическая регулировка (изменение усилия пружины).
- Электрическая регулировка путем переключения секций катушки.
Реле РТО, РТМ обеспечивает (см. таблицу 1) за счет переключения секций катушки и механической регулировки пределы регулирования тока срабатывания.
| Тип реле | Ток срабатывания, А |
|---|---|
| РТО-01 (02; 03) — А | 2,5 |
| РТО-01 (02; 03) РТМ-I | 5,0; 7,5; 10; 15 |
| РТО-01 (02; 03) РТМ-III | 30; 40; 50; 60 |
| РТО-01 (02; 03) — М | 3,0 |
| РТО-01 (02; 03) РТМ-II | 10; 15; 20; 25 |
| РТО-01 (02; 03) РТМ-IV | 75; 100; 125; 150 |
Мощность потребляемая реле РТО в зависимости от положения сердечника не превышает 150 ВА, когда сердечник заторможен, и 350 ВА, когда сердечник втянут.
Масса реле РТО не более 0,8 кг.
